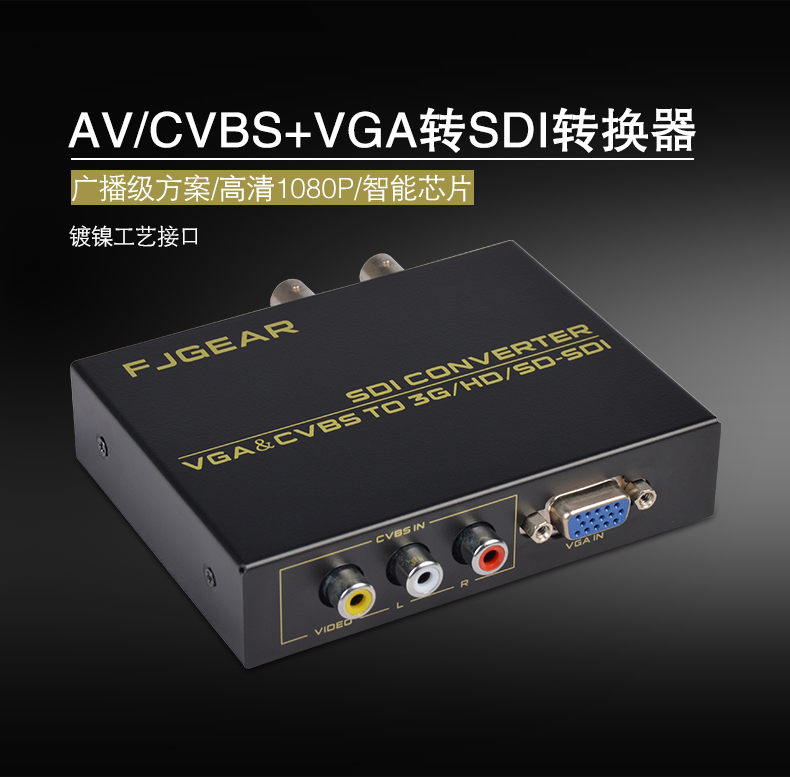

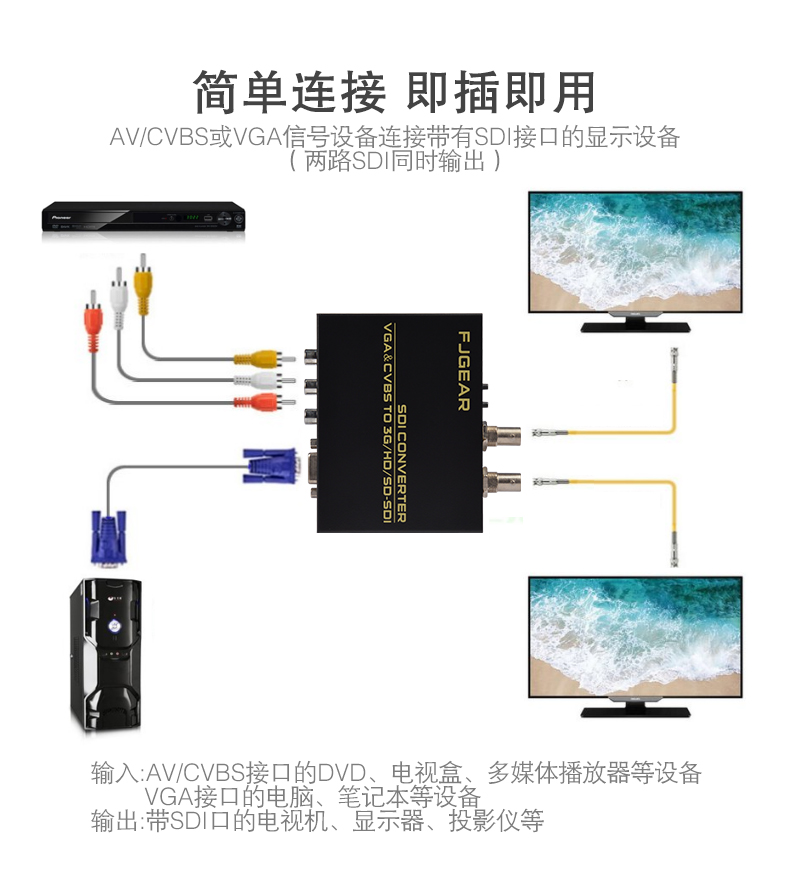

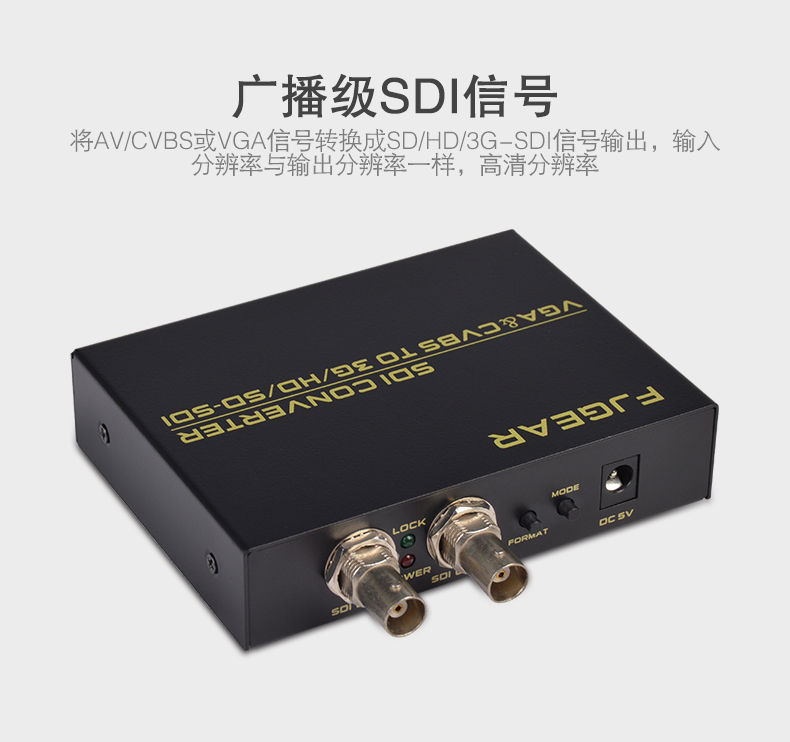

本產品提供VGA或者AV信號輸入；同時輸出兩路（SD-SDI/HD-SDI/3G-SDI）SDI信號，支持全高清SDI信號的輸入及輸出；操作簡單易用，穩定性和可靠性極高；

廣泛應用于SDI信號的各級電視臺播出機房和非編作領域以及安防監控、培訓展示場所等領域。

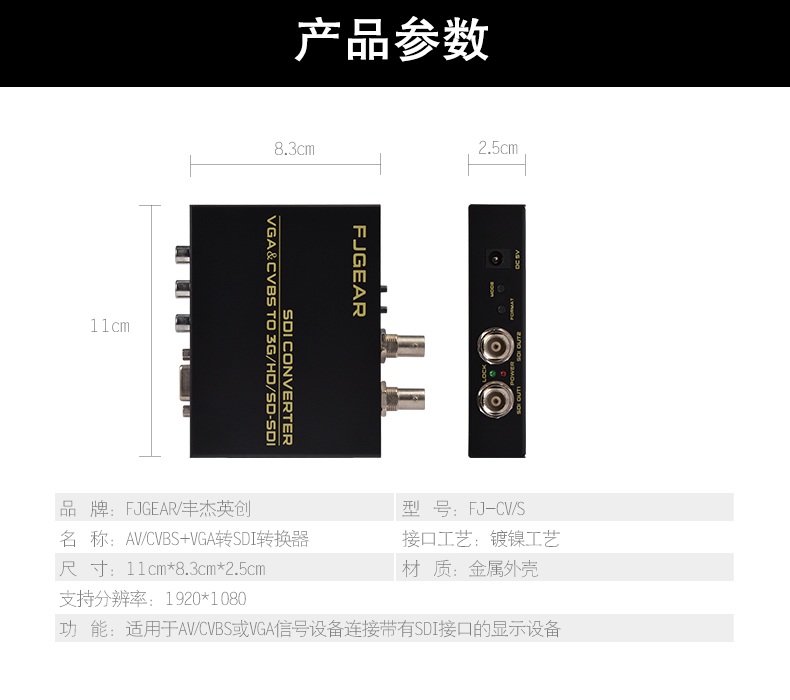

產品特性

1、電源：DC 5V/1A

2、支持分辨率：1080p

3、傳輸距離與阻抗：

     3G-SDI：80m~100m(1694A同軸電纜)/75Ω

     HD-SDI：150m~200m(1694A同軸電纜)/75Ω

     SD-SDI：250m~300m(1694A同軸電纜)/75Ω

VGA輸入：640x480@60, 800x600@60, 1024x768@60, 1280x720@60, 1280x768@60,
                1280x1024@60, 1360x768@60, 1366x768@60, 1680x1050@60, 1920x1080@60
CVBS輸入：480i, 576i, 480p, 576p;

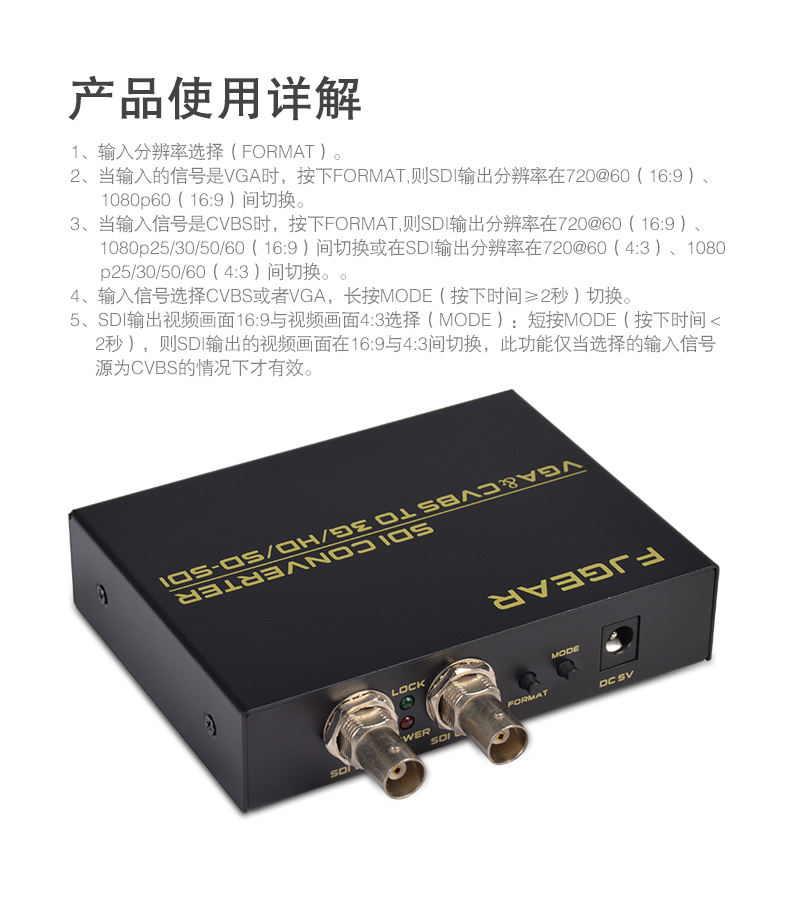

使用說明

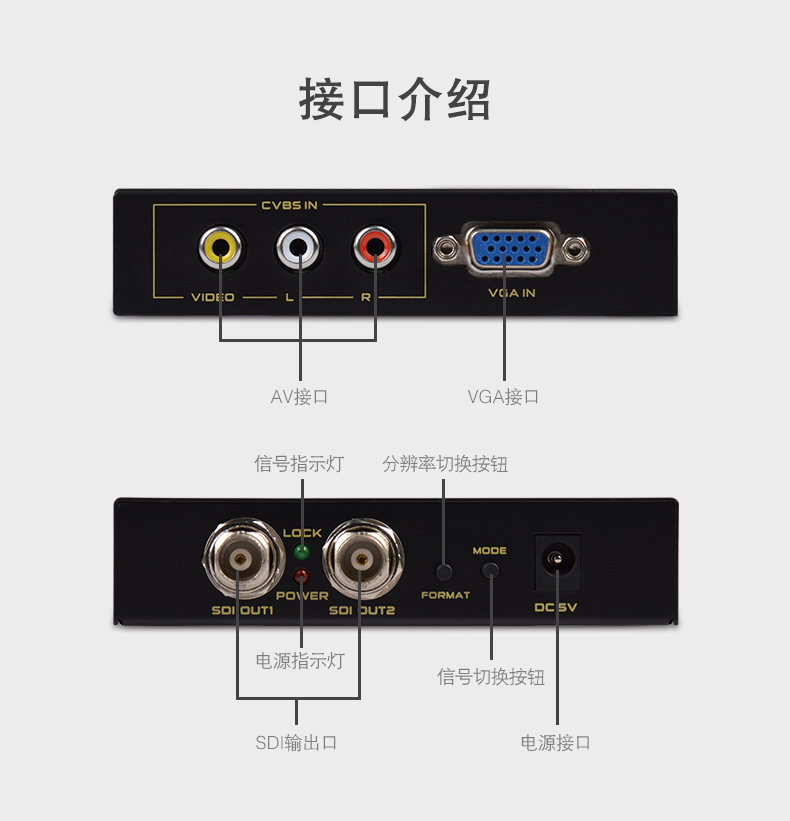

輸入分辨率選擇（FORMAT）：
當選擇輸入信號源是VGA時，若按下FORMAT，則SDI輸出分辨率在720p@60(16:9)、1080p@60（16:9）間切換。
當選擇輸入信號源是CVBS時，若按下FORMAT，賜教SDI輸出分辨率在720p@60(16:9)、
1080p@25//30/50/60（16:9）間切換或者在SDI輸出分辨率在720p@60(4:3)、1080p@25//30/50/60（4:3）間切換。

輸出信號源CVBS與信號源VGA選擇（MODE）：長按MODE（按下時間≥2S）

SDI輸出視頻畫面16:9與視頻畫面4:3選擇（MODE）：
短按MODE（20ms＜按下時間＜2s），則SDI輸出的視頻畫面在16:9與4:3間切換，此功能僅當選擇的輸入信號源為CVBS的情況下才有效。
