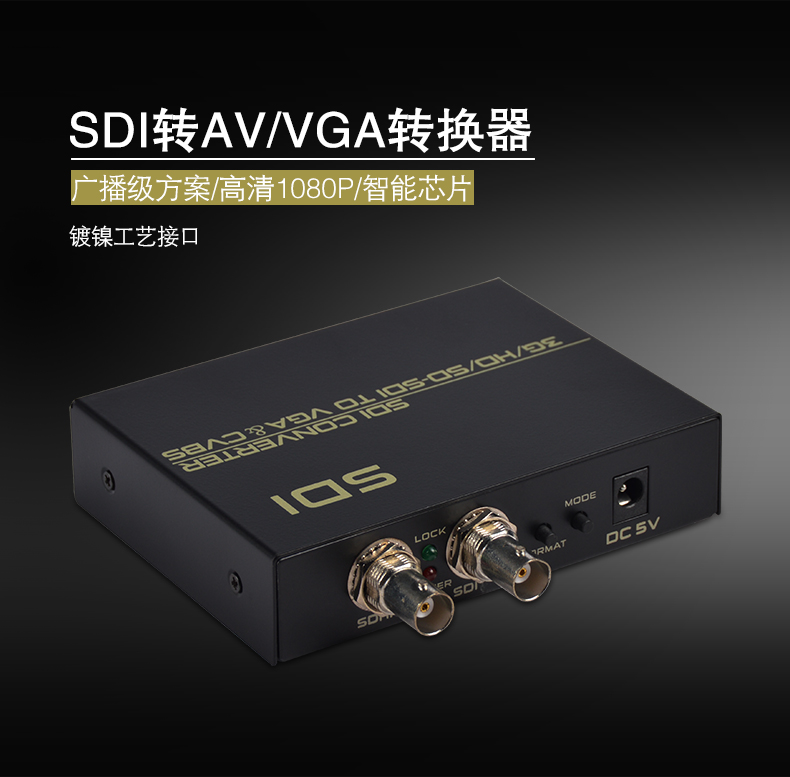

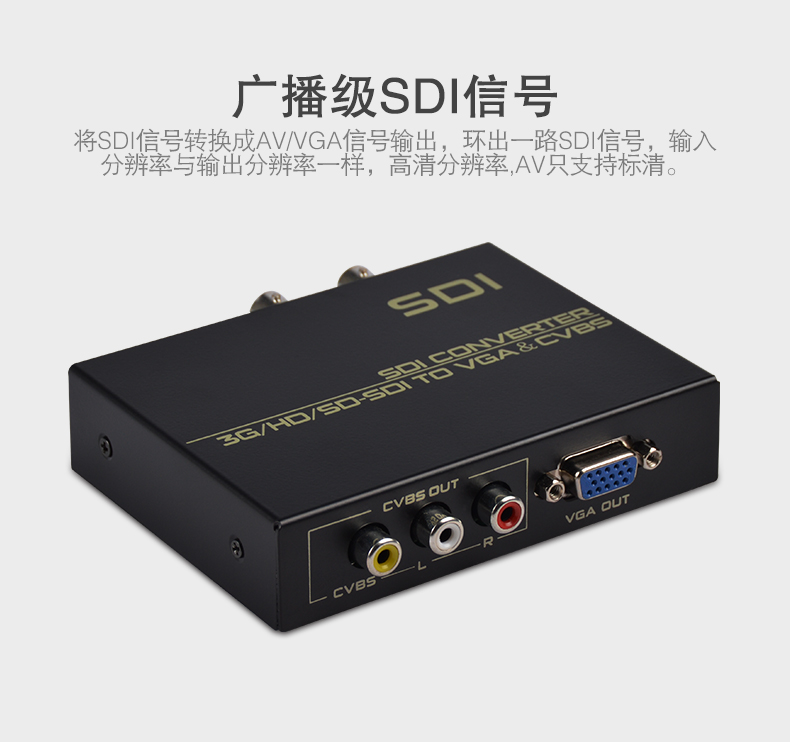

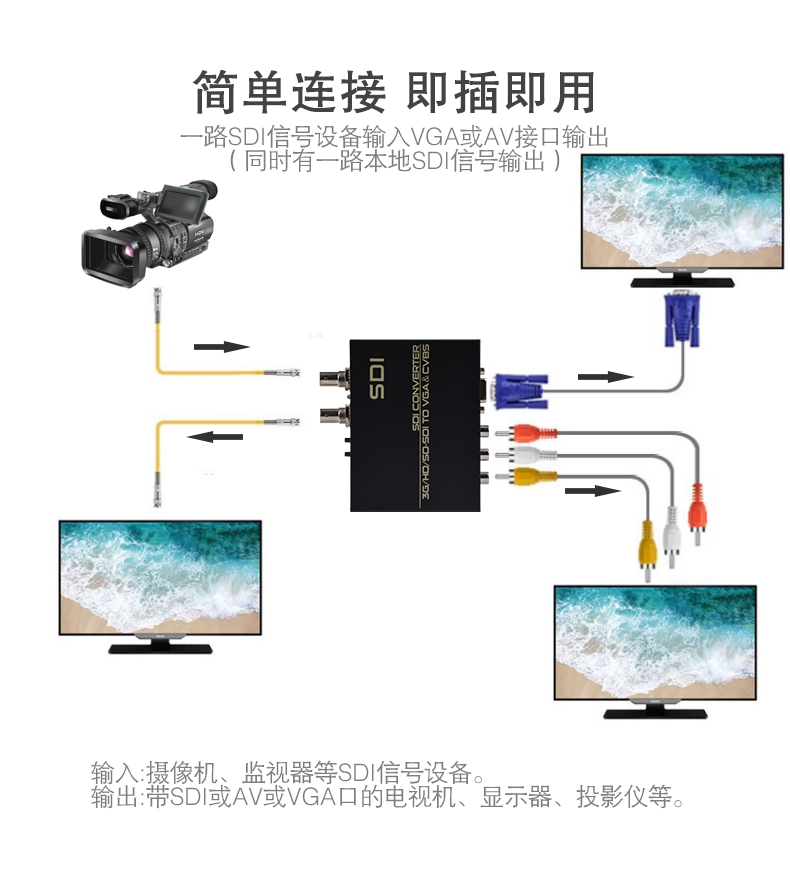

本產品提供一路（SD-SDI/HD-SDI/3G-SDI）SDI信號轉換成VGA或者AV信號，支持全高清SDI信號的輸入及輸出；操作簡單易用，穩定性和可靠性極高；廣泛應用于SDI信號的各級電視臺播出機房和非編制作領域以及安防監控、培訓展示場所等領域。

產品特性

1、電源：DC 5V/1A

2、支持分辨率：1080p

3、傳輸距離與阻抗：

     3G-SDI：80m~100m(1694A同軸電纜)/75Ω

     HD-SDI：150m~200m(1694A同軸電纜)/75Ω

     SD~SDI :250~300m(1694A同軸電纜)/75Ω

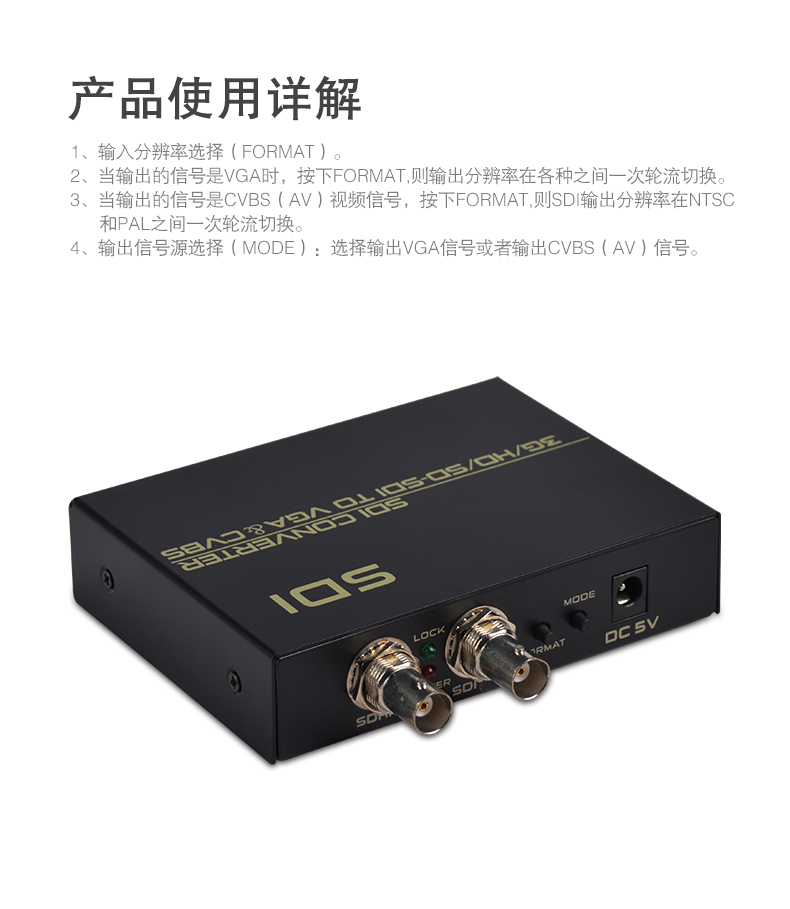

使用說明

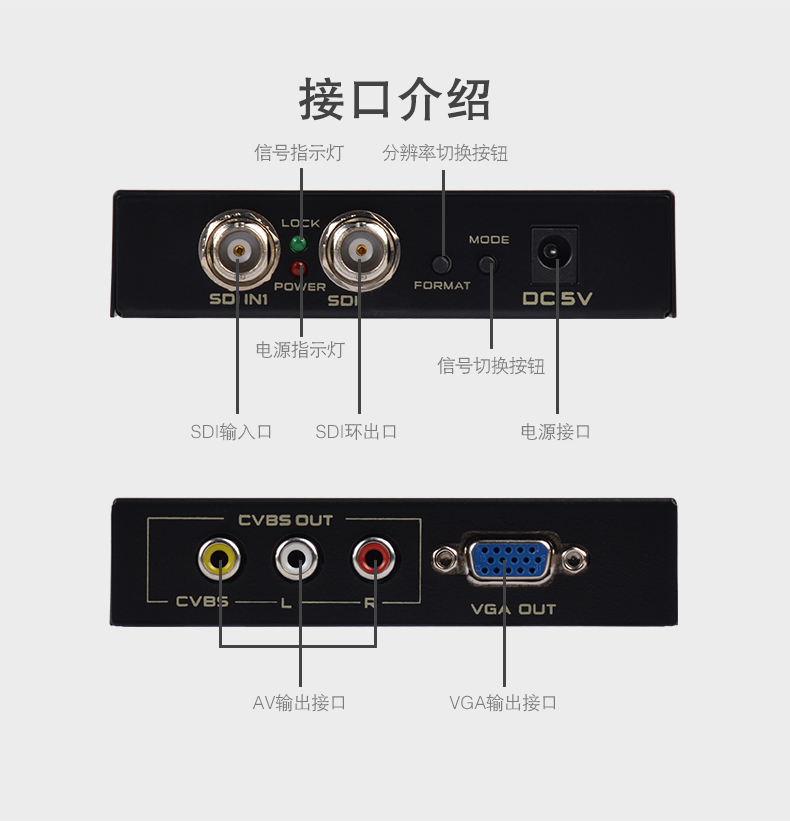

輸入分辨率選擇（FORMAT）：

當輸出的信號是VGA視頻信號，按下FORMAT鍵，則輸出分辨率在各種之間一次輪流切換。

當輸出的信號是CVBS（AV）視頻信號，按下FORMAT按鍵，則輸出分辨率在NTSC和PAL之間一次輪流切換。

輸出信號源選擇（MODE）：選擇輸出VGA信號或者輸出CVBS（AV）信號。

SDI輸入：

格式  3G-SDI：SMPTE 424M

        HD-SDI：SMPTE 292M

        SD-SDI：SMPTE 259M

分辨率 480i, 576i, 720p@50/60, 1080i@50/60; 1080p@23.98/24/25/29.97/30/50/60;

VGA輸出

分辨率： 800x600@60, 1024x768@60, 1280x720@60, 1280x1024@60, 1360x768@60, 1680x1050@60, 1920x1080@60

CVBS輸出：NTSC/PAL
